1 檢測目的

      受延安市政公司委托，對延安新區市政公路非機動車道進行道路質量的三維雷達檢測工作。本次檢測的任務是在市政道路進行探地雷達反射波法探測工作，目的是為了解道路病害分布情況，為市政道路養護和維修提供第一手的資料。

2 使用設備

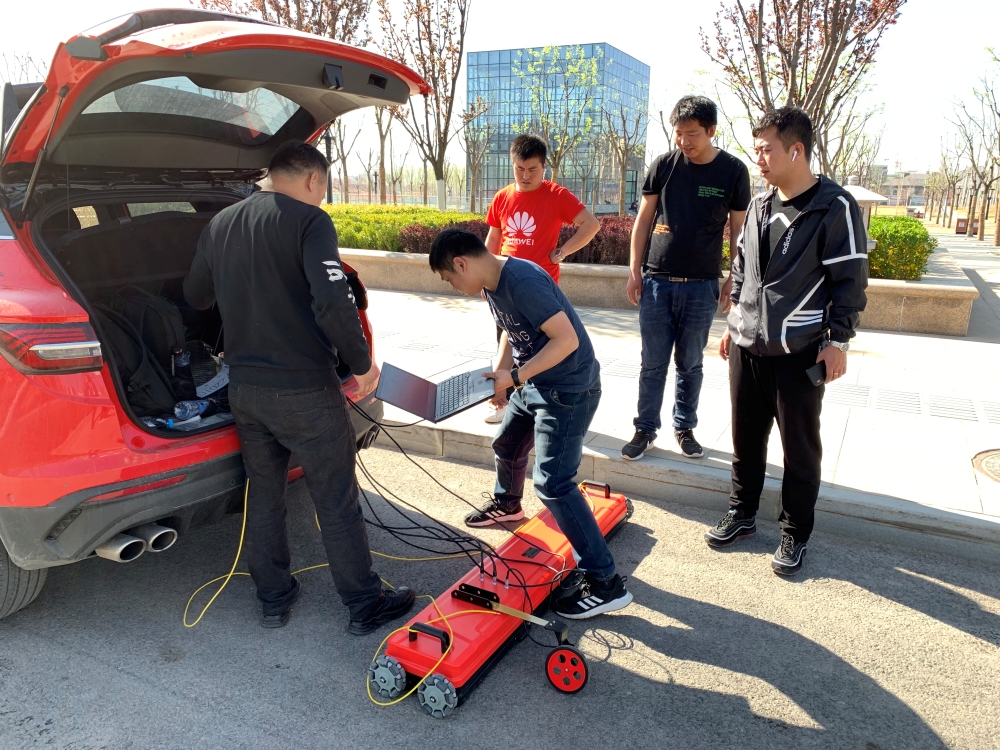

    現場檢測采用GER-MIMO900/1500A36RS陣列3D雷達進行探測，為900MHz和1500MHz雙頻復合陣列雷達，總通道數36，探測速度20km/h。

3 部分檢測結果

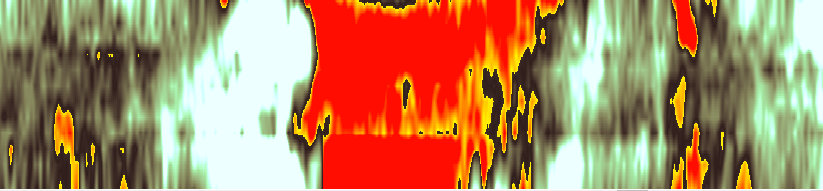

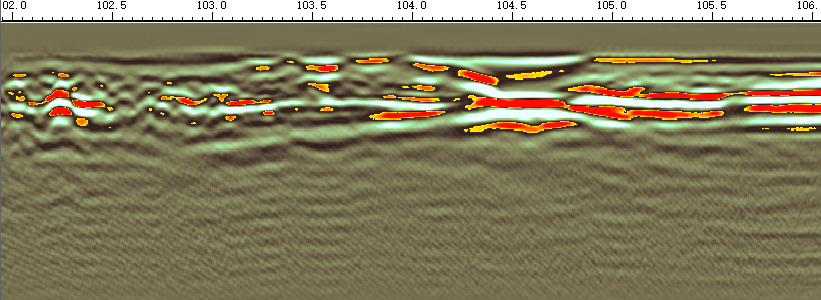

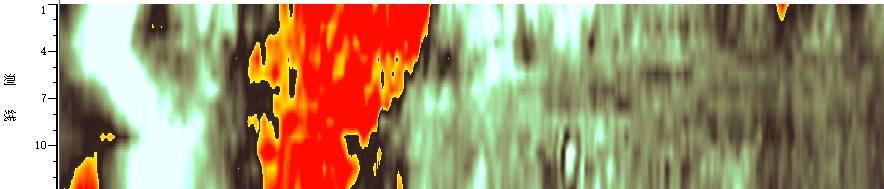

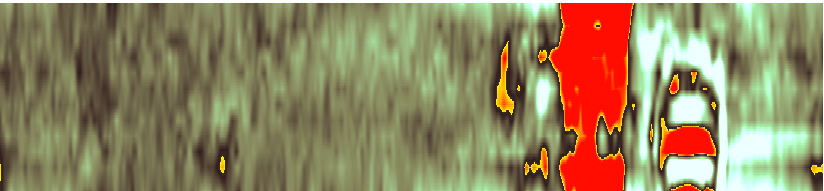

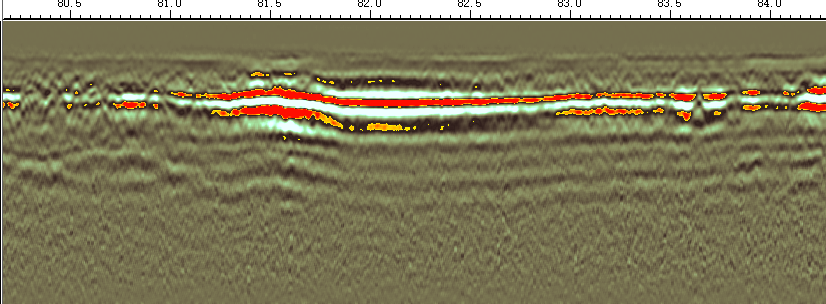

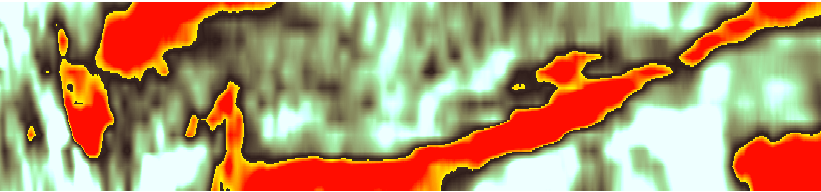

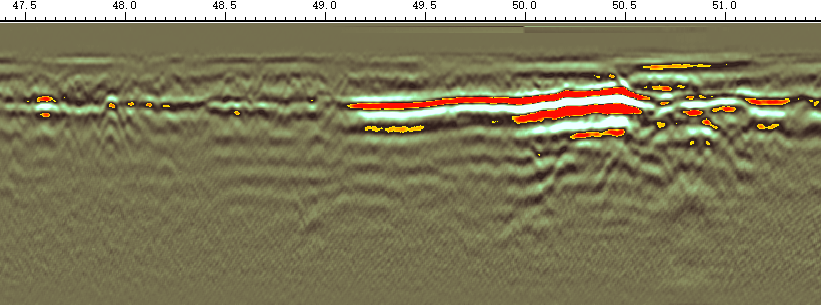

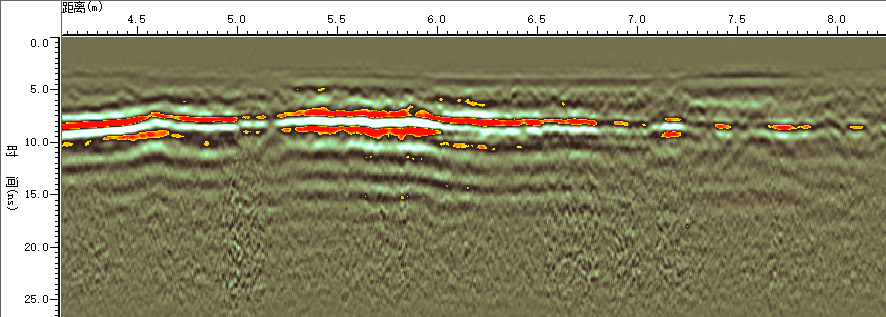

圖5 二維圖像（上）及三維切片（下）

病害類型：不密實含水

圖6 二維圖像（上）及三維切片（下）

病害類型：井蓋周圍不密實含水

圖15 二維圖像（上）及三維切片（下）

病害類型：含水

圖16 二維圖像（上）及三維切片（下）

病害類型：結構層脫空
